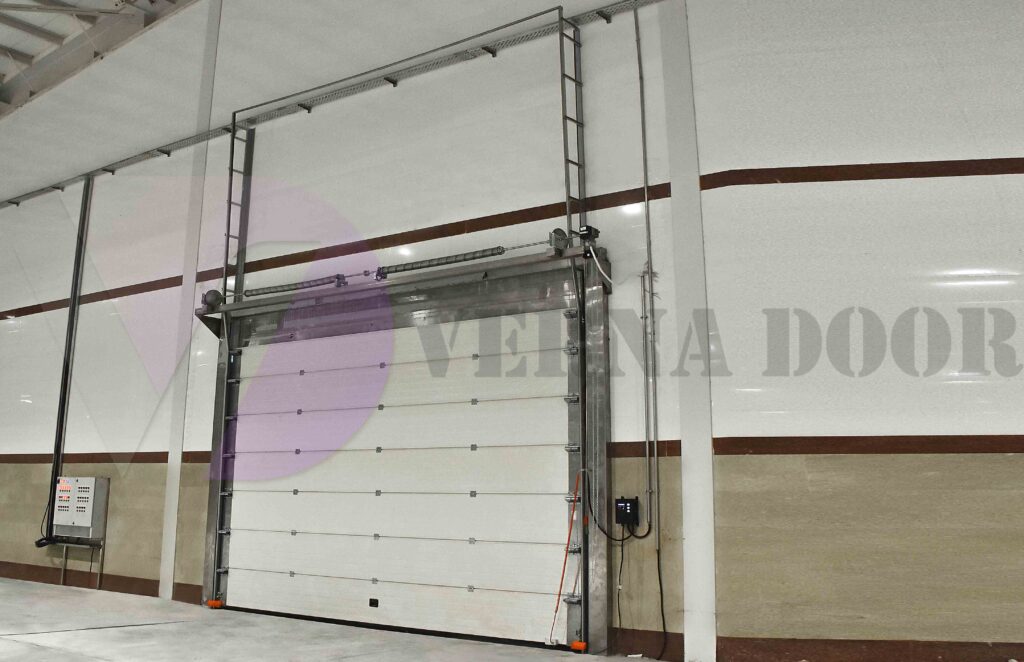

درب سکشنال صنعتی چیست؟
درب سکشنال صنعتی نوعی درب اتوماتیک صنعتی بالارونده است که سطح آن از چند پنل افقی تشکیل می‌شود. این پنل‌ها توسط لولاها و یراق‌آلات به یکدیگر متصل هستند و هنگام باز شدن روی مسیر ریل حرکت می‌کنند.
برخلاف کرکره‌های صنعتی که تیغه‌ها به دور یک محور رول می‌شوند، در درب سکشنال پنل‌ها شکل اصلی خود را حفظ می‌کنند و براساس نوع سیستم به زیر سقف، ارتفاع بالاتر سالن یا مسیر عمودی هدایت می‌شوند.
این ساختار باعث می‌شود درب قابلیت استفاده در دهانه‌های بزرگ‌تر و محیط‌هایی با نیازهای فنی متفاوت را داشته باشد. نوع حرکت درب نیز می‌تواند با توجه به ارتفاع سقف، تأسیسات، تیرهای سازه‌ای و تجهیزات داخلی سالن طراحی شود.
تفاوت درب سکشنال صنعتی با درب سکشنال پارکینگی
ساختار پایه درب سکشنال صنعتی و درب سکشنال پارکینگی مشابه است، اما نوع طراحی و تجهیزات آن‌ها تفاوت دارد. در مدل پارکینگی معمولاً عواملی مانند صدای کم، طراحی ظاهری و تعداد محدودتر سیکل‌های روزانه اهمیت بیشتری دارند.
در مقابل، درب سکشنال صنعتی ممکن است برای دهانه‌های بزرگ‌تر، وزن بیشتر و تردد بالاتر طراحی شود. به همین دلیل انتخاب موتور، سیستم فنربندی، تجهیزات ایمنی و مسیر حرکت در پروژه‌های صنعتی اهمیت بیشتری پیدا می‌کند.
برای مثال، ورودی یک پارکینگ مسکونی با تردد محدود، الزاماً به همان تجهیزات و مشخصات فنی موردنیاز برای ورودی اصلی یک کارخانه یا مرکز لجستیک پرتردد نیاز ندارد. در پروژه‌های صنعتی باید شرایط بهره‌برداری، میزان تردد، ابعاد دهانه و الزامات ایمنی پیش از تولید درب مشخص شود.
درب سکشنال صنعتی برای چه فضاهایی مناسب است؟
کاربرد این سیستم فقط به یک نوع فضای صنعتی محدود نمی‌شود. انعطاف در طراحی مسیر ریل، ابعاد، موتور و تجهیزات باعث شده بتوان از آن در پروژه‌های مختلف استفاده کرد.
درب سکشنال کارخانه
در کارخانه‌ها، ورودی باید علاوه بر امنیت، با فرآیند رفت‌وآمد کارکنان، خودروها یا تجهیزات حمل‌ونقل هماهنگ باشد. اگر درب در طول روز دفعات زیادی باز و بسته می‌شود، ظرفیت کاری موتور و دوام تجهیزات اهمیت بیشتری پیدا می‌کند.
در چنین پروژه‌هایی امکان اتصال سیستم به کنترل دسترسی، سنسورها یا تجهیزات اتوماسیون مجموعه نیز می‌تواند موردنیاز باشد.
درب سکشنال سوله
سوله‌ها معمولاً ارتفاع بیشتری نسبت به ساختمان‌های معمولی دارند و ممکن است دهانه ورودی آن‌ها نیز بزرگ‌تر باشد. در این شرایط می‌توان از سیستم‌های مختلفی مانند High Lift یا Vertical Lift استفاده کرد تا فضای بالای دهانه و ارتفاع سالن به شکل بهتری مورد استفاده قرار گیرد.
درب سکشنال انبار
در انبارها، علاوه بر کنترل ورود و خروج، عایق‌بندی و کاهش تبادل هوای داخل و خارج اهمیت پیدا می‌کند. استفاده از پنل‌های ساندویچی و لاستیک‌های پیرامونی می‌تواند به کاهش انتقال حرارت، گردوغبار و جریان مستقیم هوا کمک کند.
درب سکشنال مراکز لجستیکی
در مراکز لجستیکی، سرعت عملیات و جلوگیری از ایجاد توقف در مسیر بارگیری اهمیت زیادی دارد. در چنین پروژه‌هایی باید تعداد دفعات تردد، زمان باز ماندن درب، نوع خودروها و نحوه ارتباط ورودی با فرآیند بارگیری بررسی شود.
درب سکشنال کارگاه و تعمیرگاه
در تعمیرگاه‌ها و کارگاه‌ها، عرض دهانه و امکان ورود خودرو یا تجهیزات اهمیت دارد. در صورت نیاز می‌توان از پنل‌های شفاف یا مدل‌های Full Vision نیز استفاده کرد تا نور طبیعی و دید بیشتری در محیط ایجاد شود.
انواع درب سکشنال صنعتی براساس مسیر حرکت
یکی از مهم‌ترین مزایای درب سکشنال صنعتی اتوماتیک امکان طراحی مسیر حرکت متناسب با ساختمان است. برخلاف بسیاری از درب‌های معمولی، الزاماً یک مسیر ثابت برای تمام پروژه‌ها وجود ندارد.
درب سکشنال صنعتی Standard Lift
در مدل Standard Lift، پنل‌ها ابتدا به سمت بالا حرکت کرده و سپس در قسمت زیر سقف وارد مسیر افقی می‌شوند.
این سیستم برای سالن‌هایی مناسب است که ارتفاع بالای دهانه و فضای زیر سقف شرایط استانداردی دارد و مانع خاصی در مسیر حرکت وجود ندارد.
درب سکشنال صنعتی High Lift
در سیستم High Lift، پنل‌ها پس از باز شدن مسافت بیشتری را به‌صورت عمودی طی می‌کنند و در ارتفاع بالاتری وارد مسیر افقی می‌شوند.
این طراحی برای سوله‌ها و سالن‌هایی کاربرد دارد که سقف مرتفع است و کارفرما می‌خواهد بخش بیشتری از ارتفاع دیوار آزاد باقی بماند. همچنین در برخی پروژه‌ها وجود تجهیزات داخلی یا شرایط معماری باعث می‌شود High Lift نسبت به اجرای استاندارد مناسب‌تر باشد.
درب سکشنال صنعتی Vertical Lift
در Vertical Lift، پنل‌ها تقریباً به‌طور کامل در مسیر عمودی حرکت می‌کنند و در امتداد دیوار بالای دهانه قرار می‌گیرند.
این سیستم برای سالن‌هایی با ارتفاع زیاد مناسب است و باعث می‌شود فضای زیر سقف برای تجهیزات، جرثقیل، تأسیسات یا سایر کاربردهای صنعتی آزاد باقی بماند.
انتخاب مسیر مناسب برای سوله
نوع Lift نباید فقط براساس ظاهر یا ترجیح کارفرما انتخاب شود. ارتفاع بالای دهانه، سقف سالن، تیرهای سازه‌ای، مسیر جرثقیل سقفی، لوله‌ها، کانال‌ها و تجهیزات موجود همگی باید قبل از طراحی بررسی شوند.
بازدید فنی قبل از تولید، امکان انتخاب مسیر مناسب‌تر و جلوگیری از مشکلات اجرایی در مرحله نصب را فراهم می‌کند.
مزایای درب سکشنال صنعتی
یکی از دلایل استفاده گسترده از درب صنعتی سکشنال، امکان تطبیق آن با پروژه‌های مختلف است. این سیستم می‌تواند برای دهانه‌های متفاوت طراحی شود و برخلاف بسیاری از درب‌های سنتی، برای باز شدن به فضای بزرگی در مقابل ورودی نیاز ندارد.
ساختار پنل‌دار درب نیز امکان استفاده از عایق پلی‌یورتان را فراهم می‌کند. این ویژگی در انبارها، سالن‌های تولید و فضاهایی که کنترل شرایط داخلی اهمیت دارد، ارزش بیشتری پیدا می‌کند.
از طرف دیگر امکان انتخاب موتور متناسب با سیکل کاری، استفاده از تجهیزات ایمنی، نصب پنجره یا درب نفررو و اتصال به سیستم‌های کنترل دسترسی باعث می‌شود بتوان سیستم را براساس نیاز واقعی پروژه تجهیز کرد.
در پروژه‌های صنعتی، همین قابلیت سفارشی‌سازی اهمیت زیادی دارد؛ زیرا الزامات یک کارخانه پرتردد با یک انبار کم‌تردد یا تعمیرگاه یکسان نیست.
پنل درب سکشنال صنعتی
پنل یکی از اجزای اصلی درب سکشنال صنعتی است و روی مقاومت، وزن، عایق‌بندی و ظاهر سیستم تأثیر مستقیم دارد.
ساندویچ پانل با فوم پلی‌یورتان
در بسیاری از مدل‌های صنعتی از پنل‌های ساندویچی استفاده می‌شود. این پنل‌ها از دو سطح فلزی و یک لایه فوم پلی‌یورتان در قسمت میانی تشکیل می‌شوند.
ساختار چندلایه باعث می‌شود پنل در کنار مقاومت مناسب، قابلیت عایق‌بندی نیز داشته باشد. کیفیت ورق، ساختار اتصال پنل‌ها و مشخصات فوم روی عملکرد نهایی آن تأثیر می‌گذارد.
ضخامت و ساختار پنل
ضخامت مناسب پنل باید براساس نوع محصول، ابعاد درب و شرایط پروژه انتخاب شود. درج یک ضخامت ثابت برای تمام درب‌های صنعتی منطقی نیست و بهتر است مشخصات واقعی پنل براساس سیستم انتخاب‌شده در پیشنهاد فنی پروژه مشخص شود.
پنل Full Vision
در پروژه‌هایی مانند نمایشگاه‌ها، مراکز خدمات خودرو، تعمیرگاه‌ها یا فضاهایی که دید و نور طبیعی اهمیت دارد، می‌توان از پنل‌های شفاف یا Full Vision استفاده کرد.
در این سیستم معمولاً از فریم‌های مقاوم به همراه بخش‌های شفاف استفاده می‌شود تا عملکرد سکشنال در کنار دید بصری حفظ شود.
ترکیب پنل عایق و شفاف
در برخی پروژه‌ها نیازی نیست کل درب Full Vision باشد. می‌توان بخشی از درب را با پنل عایق و بخش‌هایی را با پنل شفاف اجرا کرد تا بین عایق‌بندی، نور و دید تعادل ایجاد شود.
موتور درب سکشنال صنعتی
انتخاب موتور در پروژه صنعتی باید براساس محاسبه و شرایط بهره‌برداری انجام شود. موتور بیش از حد کوچک می‌تواند باعث افزایش فشار روی سیستم شود و انتخاب موتور بزرگ‌تر از نیاز نیز الزاماً مزیتی ایجاد نمی‌کند.
موتور صنعتی چگونه انتخاب می‌شود؟
ابعاد و وزن درب، تعداد دفعات باز و بسته شدن، سرعت موردنیاز و شرایط محیطی از مهم‌ترین عوامل انتخاب موتور هستند.
در یک پروژه پرتردد، علاوه بر توان موتور باید ظرفیت کاری یا Duty Cycle نیز بررسی شود. موتوری که برای استفاده محدود طراحی شده، گزینه مناسبی برای ورودی پرتردد کارخانه نیست.
موتور مناسب درب‌های پرتردد
در پروژه‌هایی با تردد بالا، موتور و سیستم کنترل باید بتوانند سیکل‌های کاری موردنیاز را بدون افت عملکرد تحمل کنند. تعداد خودروها، ساعات کاری مجموعه و دوره‌های اوج تردد باید قبل از انتخاب تجهیزات مشخص شوند.
موتورهای سریع
در برخی مجموعه‌ها کاهش زمان انتظار خودروها اهمیت دارد. در این شرایط می‌توان سیستم‌هایی با سرعت بالاتر بررسی کرد.
البته افزایش سرعت باید همزمان با وزن درب، سیستم ایمنی و مشخصات مکانیکی مجموعه بررسی شود و صرفاً استفاده از موتور سریع‌تر کافی نیست.
خلاص‌کن و شرایط اضطراری
در صورت قطع برق یا بروز مشکل در سیستم محرک، باید امکان مدیریت درب وجود داشته باشد. نوع مکانیزم خلاص‌کن و روش عملکرد اضطراری براساس موتور و طراحی سیستم تعیین می‌شود.
سیستم فنربندی درب سکشنال صنعتی
فنرها بخش مهمی از مکانیزم تعادل درب هستند. وظیفه آن‌ها این است که بخش عمده وزن پنل‌ها را بالانس کنند تا موتور برای جابه‌جایی درب مجبور به تحمل مستقیم کل وزن سیستم نباشد.
فنر پیچشی
در بسیاری از درب‌های سکشنال صنعتی از فنرهای پیچشی یا Torsion Spring استفاده می‌شود. این فنرها روی محور نصب شده و متناسب با وزن و ابعاد درب تنظیم می‌شوند.
انتخاب نادرست فنر می‌تواند روی حرکت درب، فشار موتور و عمر قطعات تأثیر منفی بگذارد.
فنر جلو
در این مدل مجموعه فنر در بالای دهانه نصب می‌شود. این آرایش یکی از روش‌های متداول در سیستم‌های سکشنال است و امکان دسترسی مناسب برای تنظیم و سرویس را فراهم می‌کند.
فنر عقب
در برخی شرایط، مجموعه فنر می‌تواند در بخش عقب مسیر ریل قرار گیرد. این روش در پروژه‌هایی که فضای بالای دهانه محدود است یا شرایط نصب اجرای متفاوتی را ایجاب می‌کند، قابل بررسی است.
انتخاب فنربندی مناسب
نوع و ظرفیت فنر باید براساس وزن واقعی درب، تعداد پنل‌ها، ابعاد دهانه و نوع مسیر حرکت محاسبه شود. استفاده از فنر مناسب، عملکرد نرم‌تر و کاهش فشار روی مجموعه محرک را به همراه دارد.
سیستم‌های ایمنی درب سکشنال صنعتی
در محیط صنعتی، ایمنی باید بخشی از طراحی اولیه سیستم باشد؛ زیرا وزن بیشتر درب و حضور خودروها یا تجهیزات در مسیر ورودی، ریسک بالاتری نسبت به بسیاری از کاربردهای مسکونی ایجاد می‌کند.
سیستم لبه حساس
Safety Edge یا لبه حساس در قسمت پایین درب قرار می‌گیرد. در صورت تماس با مانع هنگام بسته شدن، سیستم می‌تواند فرمان توقف یا بازگشت درب را صادر کند.
این قابلیت در ورودی‌های صنعتی که خودرو، لیفتراک یا تجهیزات حمل کالا در مسیر حرکت می‌کنند اهمیت زیادی دارد.
سیستم ضد سقوط
در صورت بروز مشکل در برخی اجزای مکانیکی، سیستم ضد سقوط برای جلوگیری از حرکت کنترل‌نشده پنل‌ها در نظر گرفته می‌شود.
نوع این تجهیزات باید متناسب با ساختار مکانیکی و مشخصات درب انتخاب شود.
فتوسل و سنسور تشخیص مانع
فتوسل می‌تواند حضور مانع در مسیر بسته شدن درب را تشخیص دهد و قبل از برخورد، فرمان مناسب را به سیستم کنترل ارسال کند.
در ورودی‌های پرتردد، استفاده صحیح از این تجهیزات می‌تواند سطح ایمنی را افزایش دهد.
تجهیزات حفاظتی کابل و فنر
در برخی سیستم‌ها می‌توان تجهیزات حفاظتی مرتبط با خرابی کابل یا فنر را نیز در نظر گرفت. استفاده از این تجهیزات باید براساس سیستم واقعی مورد استفاده در پروژه و مشخصات سازنده انجام شود.
هوابندی و عایق‌بندی درب سکشنال صنعتی
در بسیاری از سالن‌های صنعتی، باز بودن دائمی یا وجود فاصله زیاد در اطراف درب می‌تواند باعث ورود گردوغبار و تبادل هوای قابل توجه شود.
پنل‌های عایق در کنار لاستیک‌های پیرامونی می‌توانند به کاهش این تبادل کمک کنند. این موضوع در انبار کالا، سالن تولید و محیط‌هایی که کنترل دمای داخلی اهمیت دارد، ارزش بیشتری پیدا می‌کند.
البته درب سکشنال را نباید بدون وجود استاندارد مربوطه به‌عنوان سیستم کاملاً هوابند یا کاملاً ضدآب معرفی کرد. میزان عملکرد واقعی به ساختار درب، نصب، وضعیت کف و کیفیت آب‌بندی بستگی دارد.
امکان نصب پنجره و درب نفررو
در پروژه‌های صنعتی می‌توان برخی امکانات جانبی را نیز در ساختار درب در نظر گرفت.
پنجره یا پنل‌های شفاف امکان ورود نور و مشاهده فضای دو طرف درب را فراهم می‌کنند. در تعمیرگاه‌ها، سالن‌های خدماتی و برخی خطوط تولید این قابلیت می‌تواند کاربردی باشد.
درب نفررو نیز امکان عبور کارکنان را بدون باز کردن کامل درب صنعتی فراهم می‌کند. این موضوع تعداد سیکل‌های غیرضروری درب اصلی را کاهش می‌دهد و رفت‌وآمد افراد را ساده‌تر می‌کند.
در صورت استفاده از درب نفررو، باید سیستم ایمنی مناسب پیش‌بینی شود تا در زمان باز بودن آن، حرکت درب اصلی کنترل شود.
کنترل و هوشمندسازی درب سکشنال صنعتی
روش کنترل درب اتوماتیک سکشنال صنعتی می‌تواند متناسب با فرآیند کاری مجموعه انتخاب شود.
در ساده‌ترین حالت، فرمان باز و بسته شدن از طریق کلید یا ریموت انجام می‌شود. در پروژه‌های پیشرفته‌تر می‌توان از کارت، تگ، کنترل دسترسی، سنسورها یا تجهیزات تشخیص حضور خودرو استفاده کرد.
در مراکز صنعتی و لجستیکی، امکان اتصال سیستم به BMS یا سایر سامانه‌های مدیریتی مجموعه نیز قابل بررسی است. هدف اصلی در این نوع پروژه‌ها هوشمندسازی نمایشی نیست؛ بلکه کاهش دخالت دستی، کنترل بهتر دسترسی و افزایش سرعت عملیات است.
درب سکشنال صنعتی برای محیط‌های پرتردد
صرف صنعتی بودن درب به این معنا نیست که هر سیستم سکشنالی برای تردد بالا مناسب است. اگر ورودی کارخانه یا مرکز لجستیک در طول روز بارها مورد استفاده قرار می‌گیرد، تجهیزات باید براساس همین شرایط انتخاب شوند.
تعداد سیکل روزانه، وزن درب، نوع خودرو، سرعت موردنیاز و مدت زمانی که درب باز می‌ماند باید در طراحی لحاظ شوند.
در یک ورودی پرتردد، کاهش چند ثانیه از زمان هر سیکل می‌تواند در مجموع روی جریان کاری مجموعه تأثیر بگذارد. از طرف دیگر افزایش سرعت بدون انتخاب تجهیزات ایمنی و مکانیکی متناسب می‌تواند ریسک و استهلاک را افزایش دهد.
به همین دلیل در پروژه‌های پرتردد، تحلیل شرایط بهره‌برداری قبل از سفارش اهمیت بیشتری نسبت به انتخاب صرفاً بر اساس قیمت دارد.
قیمت درب سکشنال صنعتی چگونه محاسبه می‌شود؟
قیمت درب سکشنال صنعتی به مشخصات فنی پروژه وابسته است و نمی‌توان یک قیمت ثابت برای تمام ورودی‌ها اعلام کرد.
ابعاد دهانه اولین عامل است؛ زیرا افزایش عرض و ارتفاع روی میزان پنل، وزن سیستم و ظرفیت تجهیزات اثر می‌گذارد.
نوع پنل نیز اهمیت دارد. پنل ساندویچی، Full Vision یا ترکیب این دو می‌توانند هزینه متفاوتی ایجاد کنند.
مسیر حرکت عامل دیگری است. اجرای Standard Lift با High Lift یا Vertical Lift از نظر ریل، یراق‌آلات و شرایط نصب یکسان نیست.
موتور و ظرفیت کاری نیز بخش مهمی از هزینه را تشکیل می‌دهند. یک درب کم‌تردد با ورودی پرتردد کارخانه به موتور و سیستم کنترل یکسانی نیاز ندارد.
تجهیزات ایمنی، پنجره، درب نفررو، سیستم کنترل دسترسی و سایر امکانات سفارشی نیز روی قیمت نهایی تأثیر دارند.
در نهایت شرایط نصب، ارتفاع سالن، موانع سازه‌ای و پیچیدگی اجرای پروژه باید بررسی شوند.
به همین دلیل برای دریافت قیمت درب صنعتی سکشنال ابتدا باید مشخصات فنی و شرایط محل نصب تعیین شود. کارشناسان ورنادر پس از بررسی پروژه می‌توانند پیشنهاد فنی و قیمت متناسب با نیاز واقعی مجموعه ارائه کنند.
چه درب سکشنال صنعتی برای پروژه شما مناسب است؟
بهترین سیستم برای هر پروژه براساس نوع کاربری مشخص می‌شود.
برای یک کارخانه پرتردد، ظرفیت موتور، سیکل کاری و تجهیزات ایمنی اولویت بیشتری دارند. در سوله‌هایی با ارتفاع زیاد، High Lift یا Vertical Lift می‌توانند استفاده بهتری از فضای ساختمان ایجاد کنند.
در انبارها، عایق‌بندی و کنترل تردد اهمیت بیشتری پیدا می‌کند. در مراکز لجستیکی، سرعت عملکرد و هماهنگی درب با فرآیند بارگیری مهم است.
برای تعمیرگاه یا نمایشگاه نیز ممکن است استفاده از پنل Full Vision یا ترکیب پنل شفاف و عایق، ارزش بیشتری نسبت به یک درب کاملاً بسته داشته باشد.
بنابراین انتخاب صحیح زمانی انجام می‌شود که ابعاد، میزان تردد، شرایط سالن، نوع فعالیت و تجهیزات موردنیاز به‌صورت همزمان بررسی شوند.
مراحل سفارش درب سکشنال صنعتی از ورنادر
فرآیند سفارش با دریافت اطلاعات اولیه پروژه آغاز می‌شود. سپس محل نصب از نظر ابعاد، ارتفاع، فضای بالای دهانه، تجهیزات داخلی و میزان تردد بررسی می‌شود.
پس از مشخص شدن شرایط، نوع مسیر حرکت، پنل، موتور، سیستم فنربندی و تجهیزات ایمنی انتخاب می‌شوند. در مرحله بعد درب متناسب با پروژه تولید شده و تیم فنی عملیات نصب، تنظیم و تست نهایی را انجام می‌دهد.
پیش از تحویل، عملکرد موتور، سیستم تعادل، تجهیزات ایمنی و کنترل‌ها بررسی می‌شوند تا مجموعه با تنظیم مناسب در اختیار کارفرما قرار گیرد.
چرا درب سکشنال صنعتی ورنادر؟
ورنادر با نزدیک به سه دهه فعالیت در حوزه اتوماسیون درب‌های تخصصی، امکان طراحی و اجرای سیستم‌های متناسب با پروژه‌های صنعتی را فراهم کرده است.
دانش‌بنیان بودن مجموعه، تولید سفارشی، استفاده از قطعات باکیفیت، تیم فنی آموزش‌دیده و امکان بررسی اختصاصی هر پروژه از مهم‌ترین مزایای این مجموعه در اجرای درب سکشنال صنعتی هستند.
از آنجا که شرایط کارخانه‌ها، سوله‌ها و انبارها با یکدیگر متفاوت است، طراحی محصول در ورنادر براساس ابعاد، میزان تردد، شرایط سازه‌ای و تجهیزات موردنیاز پروژه انجام می‌شود.
محصولات ورنادر با ۲۵ ماه گارانتی بی‌قیدوشرط و ۱۰ سال خدمات پس از فروش ارائه می‌شوند تا پشتیبانی فنی پس از نصب نیز ادامه داشته باشد.
برای دریافت مشاوره، بررسی شرایط پروژه و استعلام قیمت درب سکشنال صنعتی با کارشناسان ورنادر از طریق شماره 02168235000 تماس بگیرید.
